Pokyny pre zákazníka v prípade samoinštalácie terminálu
- zariadenie nie je napájateľné priamo cez PoE bez ďalších zariadení,
- podporuje bezdrôtovú komunikáciu WiFi (je potrebné si dokúpiť USB WiFi Dongle - typ TP-Link TLWN823N
300Mbps Mini Wi-fi N USB Adapter),
- LTE komunikáciu (zákazník si zabezpečí SIM kartu).
Je teda na rozhodnutí zákazníka ako chce zariadenie napájať elektricky. Najjednoduchší spôsob je zapojiť
zariadenie do neďalekej zásuvky na 230 V.
Napájanie zariadenia cez PoE
- do vzdialenosti cca 30 m dĺžky napájacieho LAN kábla - odporúča sa použiť pasívny PoE splitter, ktorý
je štandardne dodávaný z HOUR-u v kombinácii s LAN káblom a pribaleným napájacím adaptérom,
- v prípade vzdialenosti cca 70 m dĺžky napájacieho LAN kábla - k inštalácii sa odporúča použiť PoE
injektor a odporúčaný aktívny PoE splitter,
- v prípade vzdialenosti cca 100 m dĺžky napájacieho LAN kábla - k inštalácii sa odporúča použiť PoE
switch a odporúčaný aktívny PoE splitter.
Inštalácia zariadenia
1. zariadenie sa inštaluje na stenu tak, aby spodná hrana terminálu bola vo výške cca 140 cm,
2. samotné skrutky v zadnom kovovom držiaku na zaistenie nie je potrebne vyberať, zaisťujú terminál
na zadnom držiaku vyskrutkovaním, pričom sa hlavička skrutky oprie o vnútornú spodnú časť
terminálu. Na vyskrutkovanie sa odporúča plochý skrutkovač široký 2,5 mm, ktorý presne pasuje do
torx hlavičiek skrutiek.
3. ďalej sa odporúčajú skrutky na upevnenie do steny 3,5x30 mm, aby prešli kovovým držiakom,
pripadne aj montážnou platňou a po celej dĺžke hmoždinky,
4. ak je potrebné viesť kabeláž po povrchu steny, treba použiť inštalačnú montážnu platňu, kde je
jednoduché vyrezať plastovú stenu v mieste, kde je kábel, príp. kábel v lište k terminálu privedený.
Nastavenia pre Firewall
Pre správne fungovanie terminálu je potrebné nastaviť povolenia vo Firewalle pre tieto adresy:
Prístup k Humanetu
- *.humanet.sk (api.humanet.sk, klient1.humanet.sk, klient2.humanet.sk, ..)
Mender (vzdialená správa / aktualizácie aplikácie a OS)
- https://hosted.mender.io
- https://*.hosted.mender.io
Prístup k úložisku (aktualizovanie cez Mender)
- https://s3.amazonaws.com/hosted-mender-artifacts
- https://hosted-mender-artifacts.s3.amazonaws.com
- https://c271964d41749feb10da762816c952ee.r2.cloudflarestorage.com
Postup pri inštalácií terminálu
Zapojenie terminálu do elektrickej siete.
Základné nastavenia:

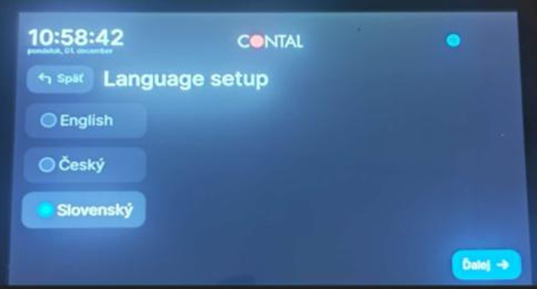

- Nastavenie jazyka. Prednastavený Slovenský, k dispozícií sú 3 jazykové verzie (English, Český, Slovenský). Pokračuje sa tlačidlom Ďalej (pravý dolný roh);
- Nastavenie aktualizácií. Automatické aktualizácie sú prednastavené. Pokračuje sa tlačidlom Ďalej;
- Nastavenie zvuku. Prednastavená hlasitosť 30. Tlačidlom + sa hlasitosť zvýši, tlačidlom – sa
hlasitosť zníži. Pokračuje sa tlačidlom Ďalej;
- Nastavenie čítania kariet. Označenie Povoliť / Nepovoliť čítanie UID v závislosti od typu dochádzkovej
karty. Pokiaľ ide o karty Mifare – a nie sú napaľované čísla, je potrebné zapnúť UID (kvôli bezpečnosti). Ak
ide o karty Proximity, nezapína sa UID. Pre dokončenie základných nastavení sa použije tlačidlo Dokončiť.
Nastavenie pripojenia:
- Nastavenie pripojenia > Typ pripojenia > možnosti Ethernet, GSM, Wifi. Po zadaní parametrov sa
použije tlačidlo Ďalej.
Prebehne test overenia pripojenia k internetu. Ak je test pripojenia k internetu v poriadku stlačí
sa tlačidlo Dokončiť.
Nastavenia Humanetu:
- Po overení siete sa vyžaduje zadanie DIN čísla.
- Vlastník databázy, po prihlásení sa na www.humanet.sk, zvolí agendu a cez „ozubené koliesko“ (Nastavenia), zvolí Generovať DIN.
Vygenerované DIN číslo systémom sa vpíšte do políčka v termináli. Potvrdí sa tlačidlom Ďalej.
Po automatickom vygenerovaní prístupovej skupiny APITERM sa v Spracovanie dochádzky > Dochádzkové
evidencie > Terminály spustí terminál Humanet. Pre spárovanie dochádzkového terminálu so systémom
Humanet je potrebné zadať verifikačný kód pre párovanie (PVN). Cez Pero sa vstúpi do Terminálu
Humanet a stlačí sa tlačidlo Generovať PVN:
Vygenerovaný kód sa zadá do terminálu Humanet a ten je následne pripravený na definovanie typov
transakcií a registráciu dochádzkových kariet, resp. iných akcií.
